ADC系列高性能交直流源载一体机

市场价： 0.00

价格： 0.00

设备介绍

　　ADC系列是一款采用碳化硅(SiC)作为主回路功率器件的紧凑型模块化交/直流源载一体机，具备多种电力电子模拟功能。该产品可广泛应用于电网模拟、能量回收式交/直流电子负载、双极性直流电源、回收式RLC负载以及硬件在环(HIL)测试中的功率放大等场景。

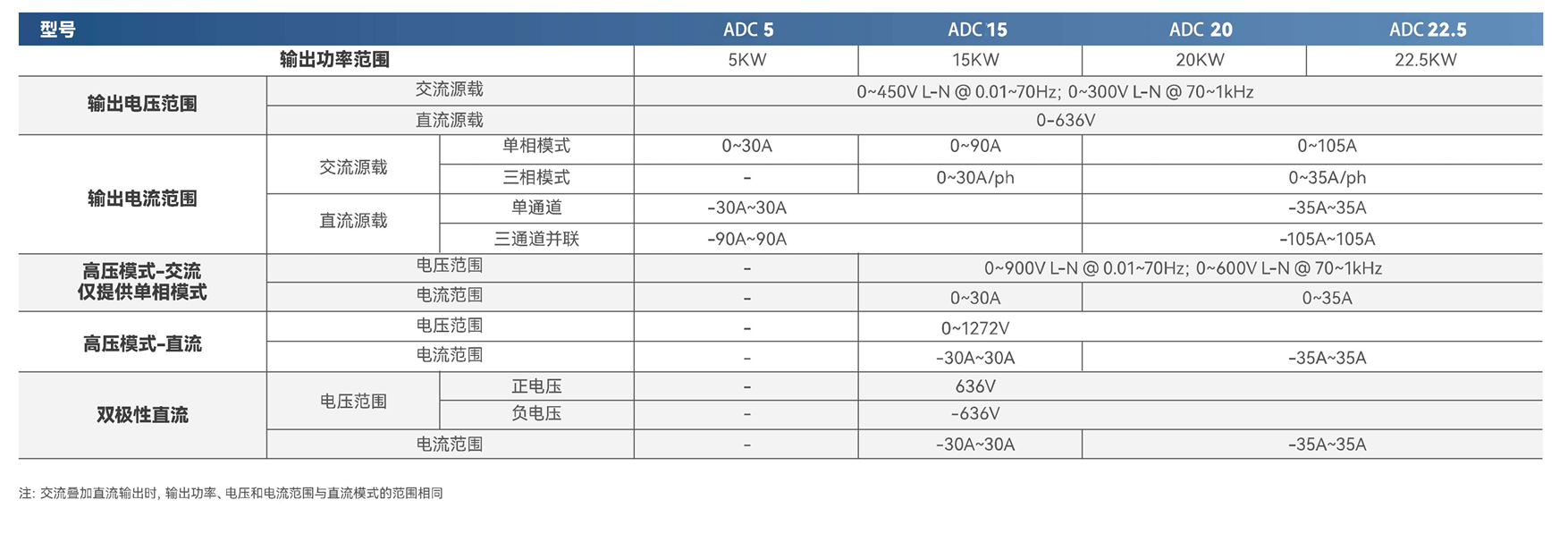

　　单台ADC的额定输出功率最高可达为22.5kW，采用4U高度的紧凑机箱设计,并支持通过主从并联接口进行功率扩展。其输出能力为:交流模式下可达450V(L-N)、35A/相，频率范围DC~1kHz:直流模式下可输出636V电压和105A电流。

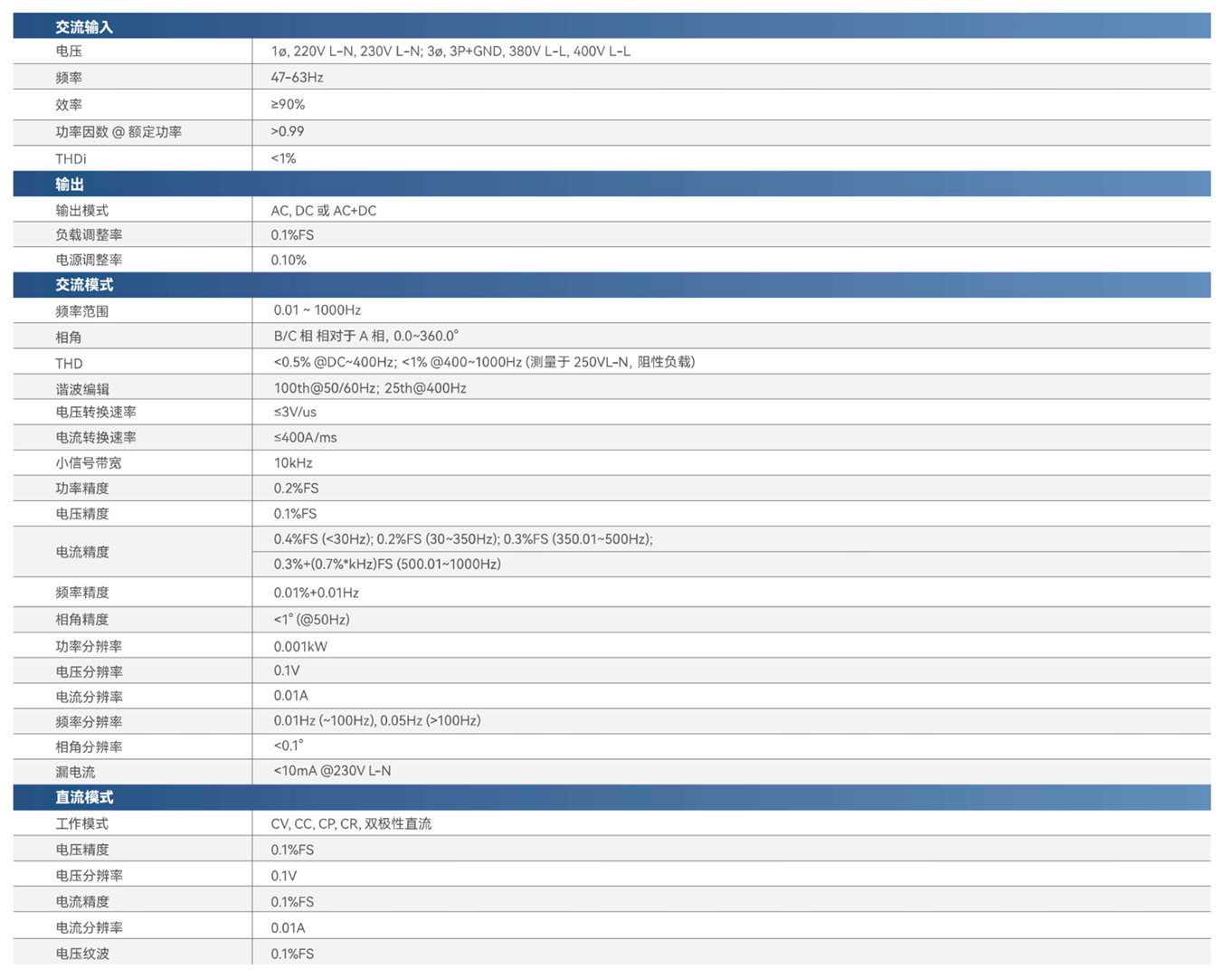

产品特性

支持单相输入和可选的三相208V、230V、380V、400(L-L)输入
交流、直流及交流叠加直流输出
四象限运行
回收式交直流电源与负载一体化
回收式RLC/RCD电子负载
双极性直流电源
单相/三相/分相/反相/多通道输出,各相独立可控
支持高达100次谐波波形生成
支持高/低电压穿越及连续故障穿越
可设定相角跳变
限流输出，支持短路测试
电压或频率变化时TTL触发信号输出
快速动态响应
高电压输出模式
真电流源
用户自定义波形软启动功能，抑制冲击电流低漏电流(<10 mA)线路阻抗(RL)模拟支持Modbus/SCPl通信标配LAN接口
远端电压补偿
故障定位
远程急停接口
紧凑型设计(深度67cm),适用于桌面安装

谐波及间谐波波形

　　ADC系列采用双DSP控制,具备卓越的波形生成能力,可精确模拟谐波(Harmonic)间谐波(lnter-Harmonic)用户可基于50Hz或60Hz基波,独立设定高达100次谐波的振幅与相位,灵活生成各类周期性失真测试波形。为提升测试效率,该系列还内置30组预置谐波失真波形,用户可直接调用,大幅简化复杂测试环境的配置流程。

　　详情可见下方附件

自定义波形

　　ADC系列提供灵活的用户自定义波形功能,支持1024、2048及4096点波形长度的高精度导入与编辑。该功能提供四种波形处理模式: 普通、1/4对称、原点对称取反平移,并可基于自定义波形。生成谐波与矢量波形用户可随时保存并导出编辑后的波形数据，便于后续调用与共享。

　　详情可见下方附件

高压模式

　　ADC系列提供高压输出模式,可将输出电压范围扩展至标准模式的两倍。此模式通过反相输出功能实现，将两相间相位差设定为180度。在交流输出模式下,基于450VL-N量程可输出900VL-N电压:在直流输出模式下，基于636V量程可输出1272V电压，满足更高电压测试应用需求。

回收式电子负载

　　ADC系列电源集成能量回收式交直流电子负载功能。在交流负载模式下，提供恒阻(CR)、恒流(CC)、恒功率(CP)及整流四种工作模式。恒阻模式可模拟三相阻性负载，用户可分别设置各相电阻值，并支持序列模拟功能。恒流与恒功率模式能够模拟正弦电流负载，用户可设定电流或功率值，并可在-90°至 90°范围内调节相位角度，以准确拟容性或感性负载中电压与电流的相位超前与滞后关系。整流模式适用于非线性整流负载测试，支持CC或CP 模式下的参数设置，用户可配置 WF 参数(范围0-2.121)，WF 与峰值因数 CF 对应关系为 CF=WF*1.414。直流负载模式支持恒流(CC)与恒功率(CP)两种工作方式，具备序列拟功能，并可设置输出阻抗与最低工作电压。

RLC/RCD Load

　　ADC系列提供先进的RLC负载模拟功能,可精确模拟电阻(R)、电感(L)与电容(C)所构成的复合阻抗负载，真实还原复杂负载工况。该系统支持12种经典RLC拓扑结构，具备三相独立编程能力,每相的R.L、C参数均可独立配置，用户可根据测试需求灵活构建多样化负载模型，适用于三相电源、新能源逆变器、电机驱动及电网模拟等测试场景。

　　ADC还提供4种RCD非线性负载模拟功能，专用于UPS、逆变电源、变频器等设备的性能测试与可靠性评估。能够准确模拟非线性负载的动态特性，全面考核被测设备在实际恶劣工况下的响应性能与稳定性。

　　详情可见下方附件

双极性直流电源

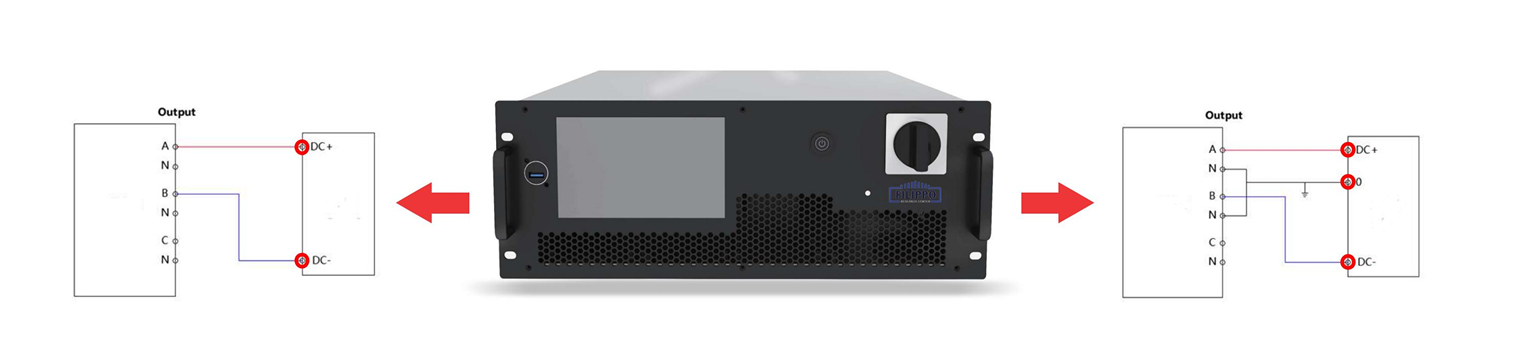

　　ADC系列支持双极性直流输出功能,提供两端口及三端口两种连接模式,以适应不同的测试与应用需求。

　　两端口模式下,用户可灵活选择ABC三相中的任意两相作为输出端,并通过软件设定其电压极性。例如,可将A相设为正电压、B相设为负电压,通过简单的配置即可实现极性反转,将A相设为负电压、B相设为正电压,从而实现输出极性的快速切换。

　　三端口模式下,A相作为正电压输出端,B相作为负电压输出端,同时将A相与B相的中性端子短接作为保护地 (PE)。该模式下正负输出电压可独立设定,既可等值输出也可非等值输出,为用户提供更灵活的电压配置能力。

快速动态输出特性

　　ADC系列具有出色的动态输出性能，其电压转换速率最快不低于3Vus，电流转换速率最快不低于400A/ms，适用于对动态响应有严苛要求的测试应用。在直流输出模式及空载条件下，ADC的直流输出电压从0V上升至636V的上升时间，以及从636V下降至0V的跌落时间，均不超过200us。在电流模式下，输出电流从0A上升至90%满量程的上升时间，以及从90%满量程下降至0A的跌落时间，均小于120us。该系列产品能够满足高动态测试领域的性能要求。

低漏电源

　　ADC系列电源具备低漏电流特性。在三相220V(L-N)输出条件下,其单机接地漏电流始终低于10mA，符合IEC60364-7-722、UL 2231、GB/T 18487.1-2023及IEC 62752等国内外安全标准。该特性使其适用于电动汽车车载充电机(OBC)测试各类高灵敏度电气设备的测试与验证，有效避免RCD保护电路误动作,保障测试过程的安全与稳定。

功率硬件在环

　　ADC系列支持四象限运行，输出频率范围为DC至1KHz,小信号带宽为10kHz,并具备快速动态响应能力。该系列可选配模拟量程控接口(型号:EXDA)，实现低于20us的输出响应时间。其性能指标满足功率硬件在环(PHIL)测试对功率放大器的技术要求，适用于 PHIL 测试应用场景。

功率扩展

　　ADC系列支持主从并联功能以实现功率扩展，单台ADC功率最高为22.5kW,最多可支持10台同型号设备并联运行。如用户需要更高功率，可在工厂基于单台ADC进行定制，组成更高功率的系统。定制后的系统同样支持最多10台同型号设备之间的主从并联，以扩展输出功率。

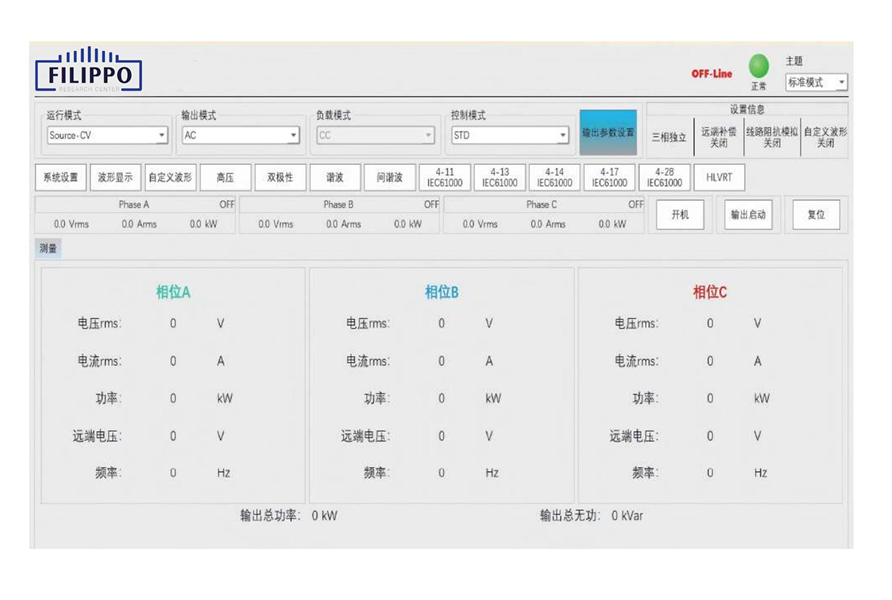

简洁易用的GUI软件

　　ADC系列标配图形用户界面(GUI)软件，支持远程控制、编程通信及实时监控。该软件提供系统配置、输出模式与参数设置、数据测量及波形显示等功能，并集成针对符合 IEC 61000-4-11、IEC 6100-04-13、IEC 61000-4-17、IEC 61000-4-28标准的测试项目，同时支持高/低电压穿越(HVRT/LVRT)测试功能。
